Диагностическое оборудование JCB для диагностики, калибровки и программирования систем JCB.
JCB Service Master поддерживает работу с системами двигателя и гидравлическими системами. Он упрощает выбор необходимого инструмента для каждого типа машины и поддерживает многоязычную среду.
Функции сканера JCB Diagnostic Kit
Диагностика и чтение данных
- Автоматическое определение модели машины и блоков управления по CAN/ISO.
- Полное сканирование всех систем: двигатель, трансмиссия, гидравлика, шасси, электрика, SCR/AdBlue, DPF, HVAC, приборная панель.
- Чтение и расшифровка кодов неисправностей (DTC) с классификацией по статусу: активные, сохранённые, исторические.
- Сброс кодов неисправностей с проверкой условия безопасности и повторной самодиагностикой.
- Просмотр параметров в реальном времени (Live Data) с возможностью формирования групп, фильтров и записи логов.
- Отображение графиков параметров с наложением нескольких сигналов для сравнительного анализа.
- Сохранение снимков экрана, логов и отчётов по сеансу диагностики.
Активационные тесты и управление исполнительными механизмами
- Тест форсунок (инжекторов): отключение цилиндров, проверка баланса по цилиндрам.
- Проверка работы EGR: принудительное открытие/закрытие клапана, контроль позиционирования.
- Управление вентилятором охлаждения, топливным насосом, реле и клапанами.
- Тест электромагнитных клапанов гидравлики (SCV/соленоиды), проверка производительности контуров.
- Активация исполнительных механизмов трансмиссии: клапаны переключения, муфты, датчики скорости.
- Проверка системы AdBlue/SCR: дозирующие тесты, продувка контура, проверка нагревателей и датчиков NOx.
Сервисные функции и регламентные процедуры
- Обслуживание DPF: принудительная регенерация, оценка степени насыщения сажей, сброс счётчиков и адаптация после замены фильтра.
- Процедуры по топливной системе: прокачка/удаление воздуха, тест давления, адаптация после замены компонентов.
- Сброс и калибровка сервисных интервалов, формирование отчёта ТО.
- Bleed/прокачка гидравлических контуров (тормоза, рулевое, рабочая гидравлика – если предусмотрено блоком).
- HVAC: калибровка заслонок, тест компрессора, чтение датчиков температуры/давления.
- Кузовная электроника: настройка освещения, контрольных ламп, приборной панели (в пределах поддержки ЭБУ).
Калибровки и адаптации
- Калибровка педали акселератора/дросселя, проверка соответствия датчиков положения.
- Калибровка датчиков давления/температуры масла и топлива, нулевые точки.
- Адаптация клапанов VGT/турбокомпрессора, позиционное обучение актуаторов.
- Калибровка трансмиссии: обучение муфт, адаптация точек переключения, настройка датчиков скорости валов.
- Калибровка гидравлики: нулевые положения джойстиков/рычагов, настрока ограничителей хода, датчиков положения стрелы/ковша.
Программирование и конфигурирование
- Обновление программного обеспечения блоков управления (где разрешено производителем) с проверкой контрольных сумм.
- Загрузка и сохранение конфигураций ЭБУ, копирование параметров при замене блока.
- Настройка опций машины по VIN/Build-List: регионы, дополнительные функции, агрегатные пакеты (если поддерживается блоком).
- Инициализация новых компонентов после замены: датчики NOx, DPF, дозатор AdBlue, электронные дроссели, модули вентиляторов.
Контроль выбросов и экосистемы
- SCR/AdBlue: мониторинг качества реагента, тест дозирования, проверка катализатора и датчиков NOx.
- DPF/ DOC: оценка эффективности окислительного катализатора, расчёт золы и сажи, критерии регенерации.
- EGR: проверка расхода, утечек и обучений после очистки/замены.
Отчёты, документация и поддержка процесса ремонта
- Формирование отчётов «до/после» с кодами, freeze-frame и списком выполненных процедур.
- Экспорт логов параметров в файлы для последующего анализа и передачи клиенту.
- Подсказки по процедурам: пошаговые инструкции и условия запуска сервисных функций (при наличии в данных блока).
Поддерживаемая техника JCB (JCB Diagnostic Kit)
Экскаваторы-погрузчики
- JCB 1CX
- JCB 2CX
- JCB 3CX (все поколения и модификации)
- JCB 4CX (включая Super и Pro)
- JCB 5CX (поздние высокопроизводительные версии)
Телескопические погрузчики JCB Loadall
- Серия 500: 516-40, 520-40, 525-60
- Серия 530 / 531 / 535 / 536 / 540 / 541 / 560
- JCB Loadall AGRI, AGRI Pro, AGRI Xtra
- Модели с трансмиссиями Powershift / TorqueLock / Varispeed
Гусеничные и колесные экскаваторы
- Колесные экскаваторы: JS130W, JS145W, JS160W, JS175W, JS200W
- Гусеничные экскаваторы: JS130, JS160, JS180, JS200, JS220, JS240, JS260
- Серия JZ (с укороченной задней поворотной платформой): JZ140, JZ235, JZ255
- Малые экскаваторы: 65R, 85Z, 90Z, 100C
Мини-экскаваторы
- 8014, 8016, 8018, 8025, 8030, 8035
- Серия New Generation: 16C-1, 19C-1, 26C-1, 48Z-1, 55Z-1, 57C-1
Фронтальные погрузчики
- JCB 406, 407, 409 (компактные фронтальные)
- JCB 411, 413, 417 (средний класс)
- JCB 427, 437, 455, 457 (карьерные и повышенной грузоподъемности)
Погрузчики с бортовым поворотом и компактные гусеничные погрузчики
- Серия робот-погрузчиков: 135, 150, 175, 190, 205, 225, 250, 270, 300
- Гусеничные версии: 150T, 190T, 210T, 250T, 300T
Строительная и дорожная техника
- Катки вибрационные: VMT160, VMT260, VM115, VM146
- Бульдозеры и тракторные шасси (ограниченная диагностика по двигателю и трансмиссии)
- Дорожные планировщики и профилировщики гидравлических линий
Самосвалы и транспортировочная техника
- Самосвалы JCB 6T, 7T, 9T (включая модели с поворотной платформой)
- Серия JCB Fastrac (диагностика двигателя, трансмиссии, гидравлики, кабины)
Двигатели, поддерживаемые для диагностики
- JCB Dieselmax (Stage II, III, IV, V)
- JCB EcoMAX 55kW, 68kW, 81kW, 100kW
- JCB Power Systems для строительной и сельхозтехники
- Системы SCR/AdBlue, EGR, DPF
Системы и модули, доступные для диагностики
- ECU двигателя
- TCU трансмиссии Powershift / Hydrostatic
- Hydraulic Control ECU
- SCR / AdBlue / DPF блоки
- Модули приборной панели и бортовой электроники

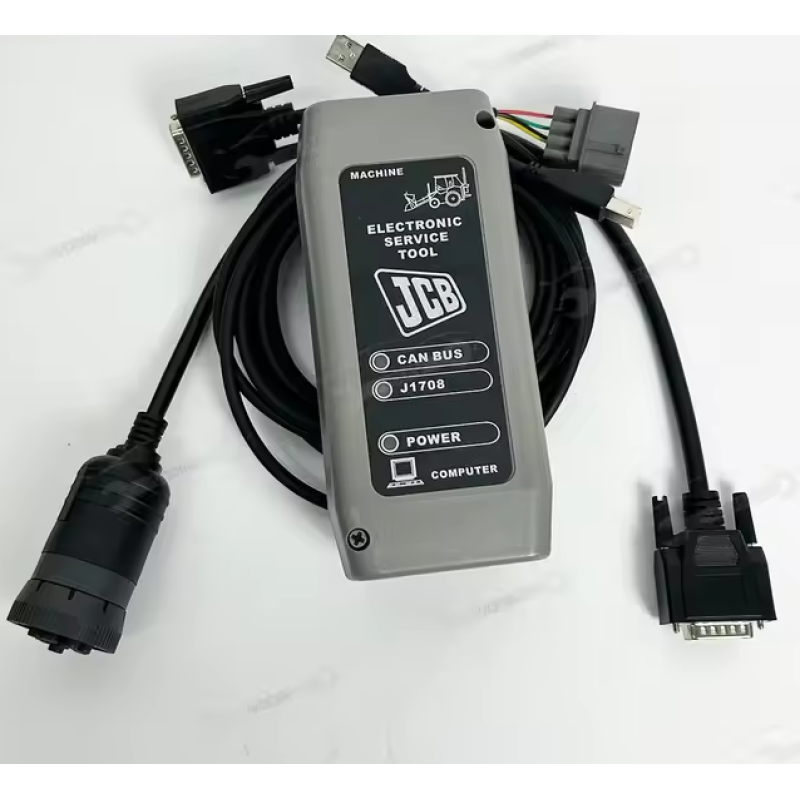

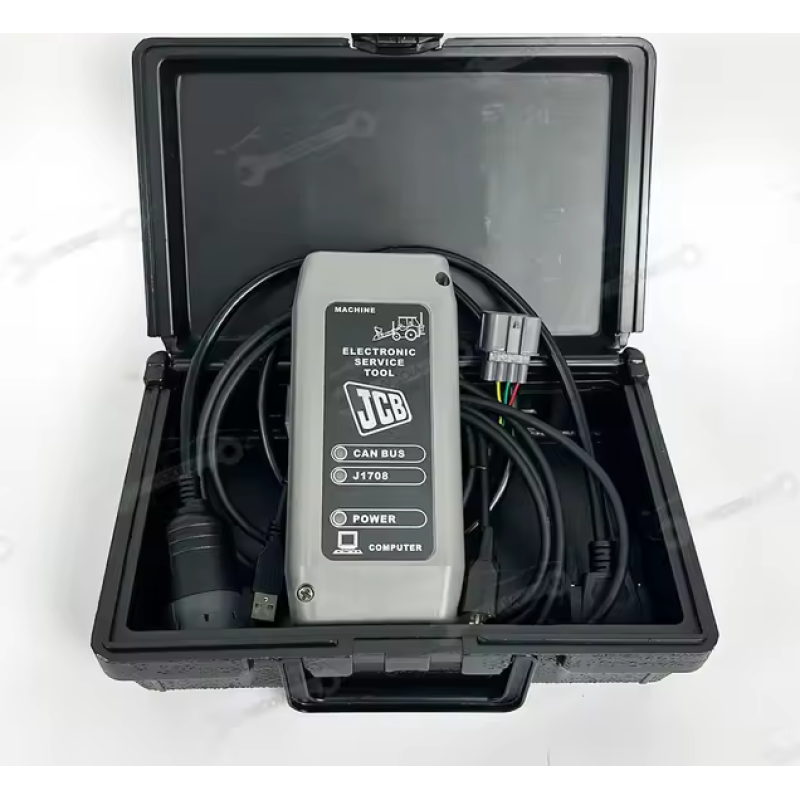

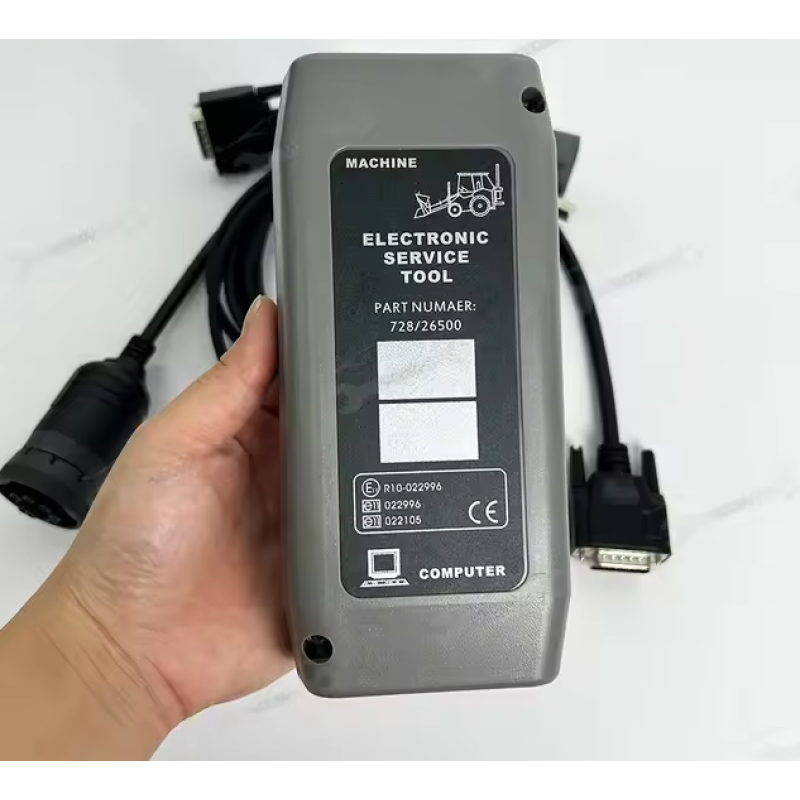

Что в комплекте:
- Интерфейс JCB (DLA)
- USB кабель
- DB9 кабель
- 9-pin кабель
- 8-pin кабель.
